bonjour tout le monde ,

 Comme tout bon caravanier qui se respecte j'ai une roue jockey, et si je ne la démonte pas  et bien même avec la hauteur de mon Patrol sur certains ralentisseurs  elle touche Modiffication de la  roue Jockey Mur1 . alors la seule solution le démontage  Pleure , pas grave sauf que la mienne je la trouve de plus en plus lourd..... il se vent des roues pivotantes mais leur prix est aussi assez haut dans les 100 à 300€ selon leur capacité . Alors voila ma solution en image  c'est plus parlant .


matière première

tôle 10 millimètre d'épaisseur

tôle de 6 millimètre d'épaisseur

goujons ( 8.8 pour la résistance ) en diamètre 12 et 14 + écrous

quelques baguettes

outillage

Oxycoupeur ou poste plasma ( sa on peu le faire faire par le serrurier du coin )

pointe a tracer perceuse à colonne ( pour être bien dans les axe ) foret , taraud de 12 - 14
poste à souder ( j'ai tout fait à l'argon mais ça peu ce faire a l'arc électrique )

un peu de démontage on commence par sortir la roue jockey
Modiffication de la  roue Jockey Dscf4810

on continue par le cache flèche d'abord sur les parties arrière
Modiffication de la  roue Jockey Dscf4811

puis sur l'avant
Modiffication de la  roue Jockey Dscf4812

la les 2 gros écrous de diamètre 12
Modiffication de la  roue Jockey Dscf4813

viens le tour au sabot anti plantage
Modiffication de la  roue Jockey Dscf4814

bon maintenant on y voit un peu plus claire . Hummmm sa fait bien fragile vous ne trouvez pas ?
Modiffication de la  roue Jockey Dscf4815

mais ce n'ai qu'une apparence puisque c'est en réalité de la tôle de 4 millimètres d’épaisseur

IL EST STRICTEMENT INTERDIT DE PERCER ,SOUDER,DÉCOUPER, sur quelques soit le châssis il faut absolument se prendre sur les trous d'origine . Pour cela je démonte le support qui est dessus pour le modifier ainsi je pourrais récupérer tous mes entraxes ,il va falloir excentré ma platine de pivot car avec le cache flèche sa passera plus .

Pour sa 2 plaque de 10 millimètres d'épaisseur ( c'est elles qui vont prendre tous les efforts )
Modiffication de la  roue Jockey Dscf4910

Modiffication de la  roue Jockey Dscf4911

comme on peut le voir sur cette dernière photo je n'ai tracé qu'une seule fois nous verrons pourquoi plus loin , la petite tôle posée juste a côté c'est la platine de pivot elle est en tôle de 6 millimètre d'épaisseur.

Je vais procéder a la découpe ( elle peut se faire chez le serrurier du coin ou tout personne qui aurais un chalumeau découpeur ) perso j'ai un petit poste plasma ( découpeur ) qui es très pratique et me rend bien des services
Modiffication de la  roue Jockey Dscf4912

avec une règle c'est mieux
Modiffication de la  roue Jockey Dscf4913

mon découpeur plasma
Modiffication de la  roue Jockey Dscf4914

bon fini les amusements reste encore du taf l'ébavurage , pointage des différentes pièces comme cela je n'ai a faire qu'un seul traçage Oui perçage taraudage comme ça
Modiffication de la  roue Jockey Dscf4915

Modiffication de la  roue Jockey Dscf4916

une fois pointé , percer , tarauder ( là c'est le support) voila ce que sa donne
Modiffication de la  roue Jockey Dscf4917

Modiffication de la  roue Jockey Dscf5012

une fois propre
Modiffication de la  roue Jockey Dscf5010

sur cette photo on peut voir l'emplacement de l'ancien support et les trous qui vont nous resservir Super
Modiffication de la  roue Jockey Dscf5011

la partie mobile maintenant ,
Modiffication de la  roue Jockey Dscf5013

la avec le support d'origine pour le moment il est juste posé , il va être soudé dessus par la suite .
Modiffication de la  roue Jockey Dscf5014

voila ce que sa donne une foie souder
Modiffication de la  roue Jockey Dscf5015

sur la partie arrière j'ai fait un trou de façon a pratiquer une "soudure bouchon " elle sert a éviter que la tôle fasse le ventre , et par la même occasion elle donne un surplus de rigidité
Modiffication de la  roue Jockey Dscf5016

reprise sur l'arrière en soudure des goujons de 12 ( ceux qui sont fixé au châssis )
Modiffication de la  roue Jockey Dscf5018

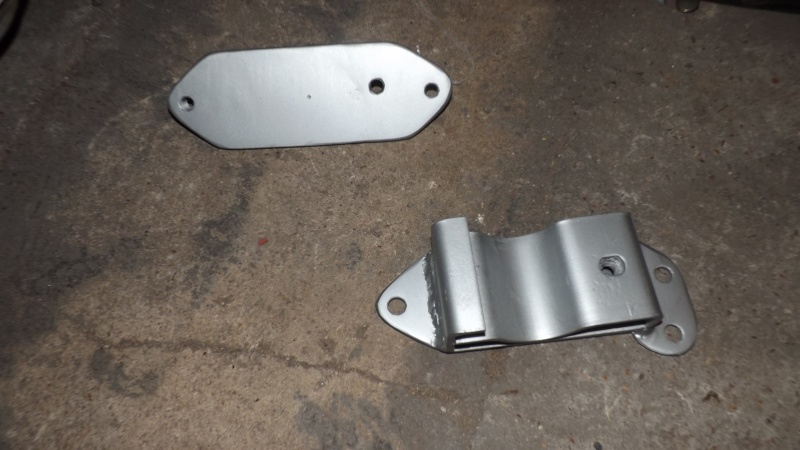

une fois toutes ces opérations réalisées , un bon nettoyage des différent éléments une petite galvanisation à froid pour éviter que la rouille ne vienne tout de suite dessus .
Modiffication de la  roue Jockey Dscf5017

Phase finale le montage

je commence par la partie fixe qui est prise au châssis
Modiffication de la  roue Jockey Dscf5019

sur cette photo on peut voir que la lumière qui est sur le châssis correspond avec le trou ou la vis pivot va prendre place je l'ai fait volontairement de façon après réglage a y poser un contre écrou pour bloquer l'ensemble
Modiffication de la  roue Jockey Dscf5020

l’ensemble monté en position normal
Modiffication de la  roue Jockey Dscf5021

en position route
Modiffication de la  roue Jockey Dscf5022

Mon objectif étais au départ de gagner un maximum en hauteur de manière a gagner et de la manutention et de la place dans la voiture , tout en ne risquant plus de toucher quoique ce soit avec ma roue jockey

La matière première je l'ai eu part un copain qui est dans la métallurgie , le matériel je l'ai a la maison , cela ne ma couter qu'un peu .

Si vous avez des questions je reste a vôtre disposition .

Joël
Revenir en haut Aller en bas
aldo35
Administrateur
Administrateur
aldo35

Masculin Age : 77
Inscrit le : 18/12/2009
Messages : 7688
Ville/Région : Morbihan (56)

Modiffication de la  roue Jockey Empty
MessageSujet: Re: Modiffication de la roue Jockey   Modiffication de la  roue Jockey Icon_minitime13.08.15 11:23

Bonjour Joël
Merci d' avoir partagé avec nous cette modification
Bien que n'ayant plus de caravane,
j'ai trouvé ta réalisation tres astucieuse
fini la roue jockey que l'on est obligé de démonter chaque fois.
Bonne journée Bravo !
Revenir en haut Aller en bas
http://pagesperso-orange.fr/escapades.campingcar
phile
MODERATEUR
MODERATEUR
phile

Masculin Age : 67
Inscrit le : 30/11/2007
Messages : 5701
Ville/Région : Belgique et Gard ( 30 ) France

Modiffication de la  roue Jockey Empty
MessageSujet: Re: Modiffication de la roue Jockey   Modiffication de la  roue Jockey Icon_minitime13.08.15 12:10

Bonjour Monsieur Bricolage ,
Merci de ne nous faire partager toutes
tes trouvailles . Tu es vachement bien outillé
et aussi très compétent .
Bonne journée , Joël
Amicalement
Phile


Modiffication de la  roue Jockey 2016-p12

Revenir en haut Aller en bas
Nehru32
Camping-cariste
Camping-cariste


Masculin Inscrit le : 06/03/2009
Messages : 7089

Modiffication de la  roue Jockey Empty
MessageSujet: Re: Modiffication de la roue Jockey   Modiffication de la  roue Jockey Icon_minitime13.08.15 13:59

Bonjour Joel, magnifique réalisation, lorsque l'on regarde tes soudures, on voit que tu es un vrai pro.
"Amicale"ment
Revenir en haut Aller en bas
Joël
Caravanier
Caravanier
Joël

Masculin Inscrit le : 18/08/2008
Messages : 220
Ville/Région : VERSAILLES

Modiffication de la  roue Jockey Empty
MessageSujet: Re: Modiffication de la roue Jockey   Modiffication de la  roue Jockey Icon_minitime13.08.15 14:44

Bonjour tout le monde ,


@ aldo35

Sa fais toujours plaisir avec un pays ( soyons chauvin Bravo ! Rire )

@ phile

Merci je prend sa pour un compliment

@ Nehru32 et oui c'était mon métier Je me demande ?


Oui c'est vrais je n’ai aucun mérite la soudure j'ai pratiqué pendant 30 ans environs et c'est vrais que j'ai du matériel ( c'est parce que j'aime le boulot fais dans dans les règles de l'art du moins le mieux possible ).

Mais si il y a des colistiers qui ont besoin d'un coup de main, ou d'un conseil il n'y a pas de problème , , si je peu . ( suivant mes horaires de travail )

Je ne pensais pas que cela vous aurais intéresser , je vais pouvoir faire d'autre poste alors ; et ce sera avec plaisir .
Comment j'ai installer des coussins gonflable ( déjà connu pour les pick-up et maintenant pour les CC ) sur mon PATROL

ou encore un déglaçage de frein à tambour ( sur des caravanes c'est mon péché mignon Embarassé... )

Revenir en haut Aller en bas
tropico
Voyageur en 4 X 4
Voyageur en 4 X 4


Masculin Inscrit le : 18/04/2015
Messages : 69
Ville/Région : Paris

Modiffication de la  roue Jockey Empty
MessageSujet: Re: Modiffication de la roue Jockey   Modiffication de la  roue Jockey Icon_minitime13.08.15 15:03

Et comment que cela nous intéresse !!
Je t'encourage à partager tes réalisations de pro !
Merci.
Revenir en haut Aller en bas
Nehru32
Camping-cariste
Camping-cariste


Masculin Inscrit le : 06/03/2009
Messages : 7089

Modiffication de la  roue Jockey Empty
MessageSujet: Re: Modiffication de la roue Jockey   Modiffication de la  roue Jockey Icon_minitime13.08.15 15:34

Joel, tout comme tropico, je pense que c'est super que tu nous fasses part de toutes tes réalisations.
Merci à toi
"Amicale"ment
Revenir en haut Aller en bas
phile
MODERATEUR
MODERATEUR
phile

Masculin Age : 67
Inscrit le : 30/11/2007
Messages : 5701
Ville/Région : Belgique et Gard ( 30 ) France

Modiffication de la  roue Jockey Empty
MessageSujet: Re: Modiffication de la roue Jockey   Modiffication de la  roue Jockey Icon_minitime13.08.15 17:27

@Joël a écrit:
@ phile

Merci  je prend  sa pour un compliment
Re ,
mais certainement , cela en était un .
Amicalement
Phile


Modiffication de la  roue Jockey 2016-p12

Revenir en haut Aller en bas
claude91
MODERATEUR
MODERATEUR
claude91

Masculin Age : 71
Inscrit le : 26/11/2005
Messages : 15106
Ville/Région : SUD ESSONNE

Modiffication de la  roue Jockey Empty
MessageSujet: Re: Modiffication de la roue Jockey   Modiffication de la  roue Jockey Icon_minitime13.08.15 17:34

Bonsoir Joël

Oui c'est du boulot de pro que tu fais
Si j'ai une soudure sérieuse à faire je penserais à toi

Félicitations


Amicalement  Claude
Ma chaine Youtube
Modiffication de la  roue Jockey Claude10 Modiffication de la  roue Jockey 2018-c13
Revenir en haut Aller en bas
https://www.youtube.com/my_videos?o=U En ligne
Joël
Caravanier
Caravanier
Joël

Masculin Inscrit le : 18/08/2008
Messages : 220
Ville/Région : VERSAILLES

Modiffication de la  roue Jockey Empty
MessageSujet: Re: Modiffication de la roue Jockey   Modiffication de la  roue Jockey Icon_minitime13.08.15 18:16

ce sera avec plaisir Super
